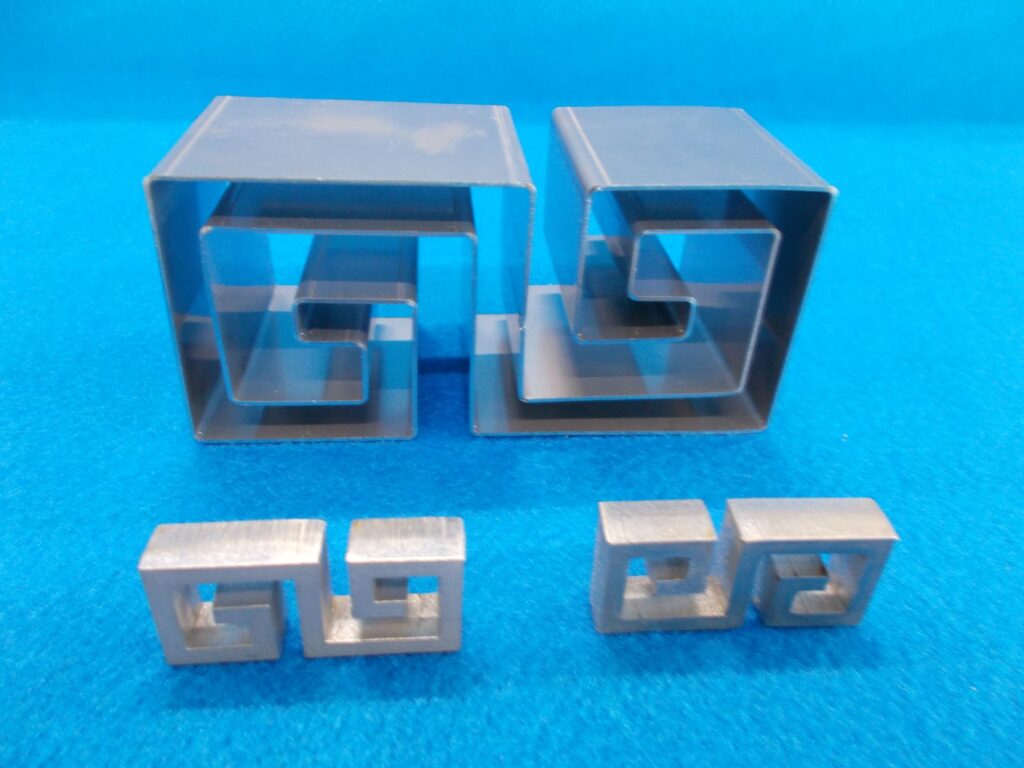

仕様

曲げ加工タイプ
材質・板厚：SUS304 t1.0
寸法：W120 × D50 × H55

レーザー切断タイプ
材質・板厚：SUS304 t9.0
寸法：W43.5 × D20

仕上げ：生地（共通）

厚さ1mmの板を、折り曲げて。

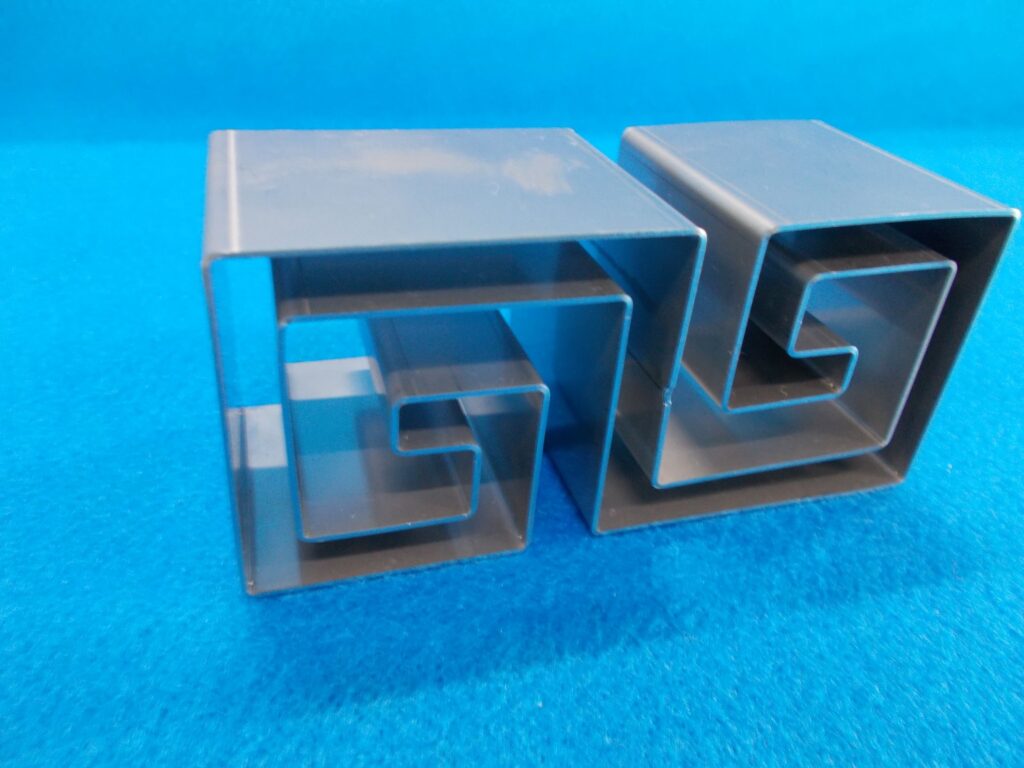

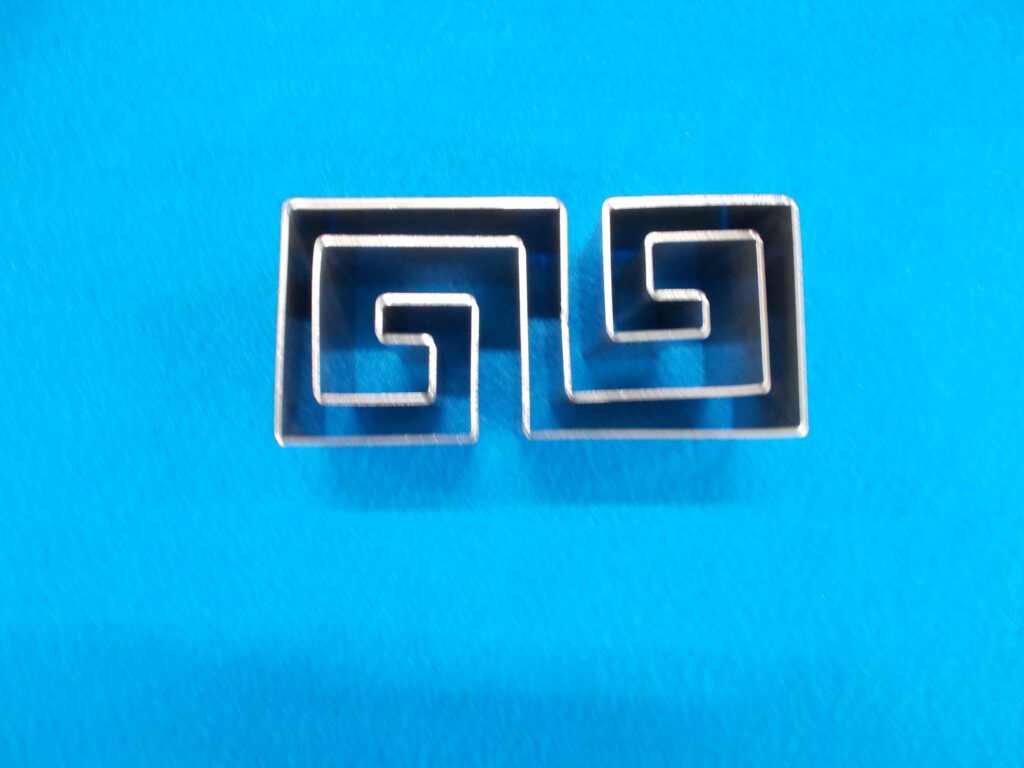

厚さ1mmのステンレス板を折り曲げ、ラーメンマークの形にしました。一部はベンダーでの曲げ加工ができなかったため、手作業で力を加えて曲げ、形状を仕上げています。

その結果、少し歪んだ部分も生じました。加工方法の制約と向き合いながら、複雑な形状をカタチにすることに挑戦した事例です。

薄板を連続して曲げた立体形状

厚さ9mmの板に、3.5mmのスリット

厚さ9mmに、3.5mmの隙間。

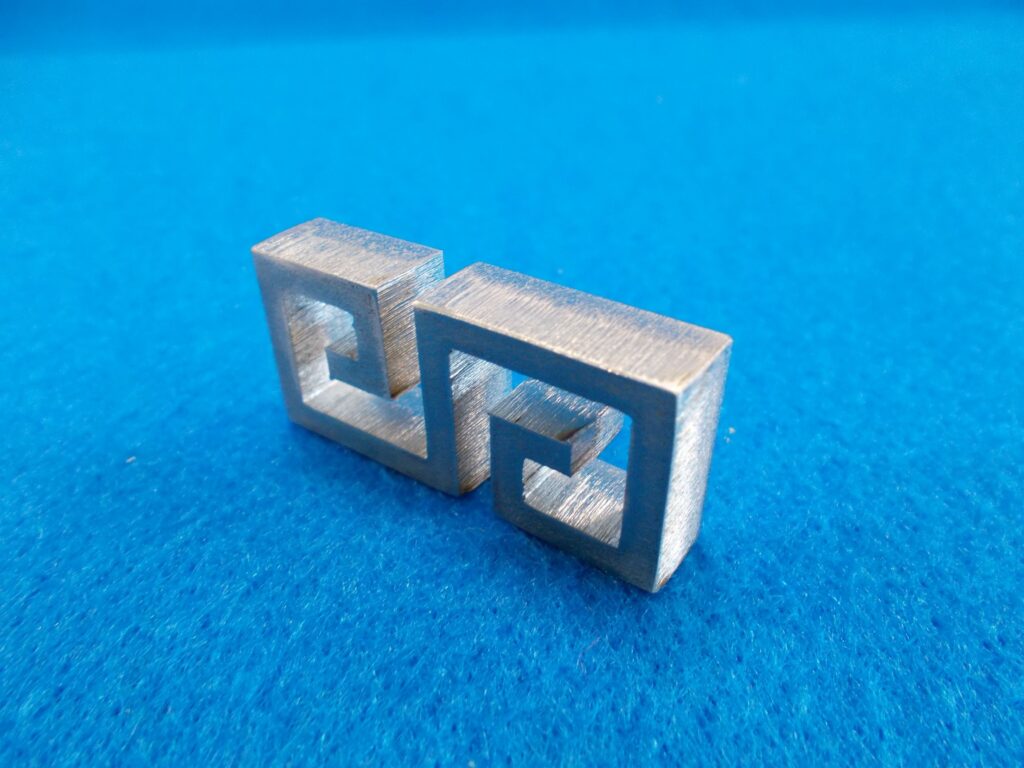

厚さ9mmのステンレス板をレーザーで切断。今回の形状では、スリットの隙間を3.5mmとし、板厚よりも狭い隙間の加工に挑戦しました。

厚板のレーザー加工では熱による歪みが生じやすいため、ファイバーレーザーで切断し、歪みの軽減に努めています。

板厚以上のクリアランスを確保するという加工上の目安を踏まえ、狭いスリットに挑戦した事例です。
